DL20CD 片式多路換向閥
技術特點
片式結構多路閥，可擴展成多聯多路閥
可由用戶選擇多種閥芯機能自由組合
可選擇串聯和并聯回路型式
雙泵合流進油，提高作業效率
輔助進油口可以根據工況電磁卸荷
工作系統高壓時輔助進油口自動卸荷
管路布置合理，減少系統的壓力損失
內置主安全閥、過載閥、補油閥及單向閥等采用插裝式結構，通用性好，便于維修
25MPa
至160L/min
主要應用領域
挖掘/裝載機
叉車
農用拖拉機輔助功能
鉆機
起重機械
物料搬運機械
技術參數
額定壓力 MPa | 25 |
額定流量 L/min | 160(******流量200L/min) |
主溢流閥調壓范圍 MPa | 10~25 |
次級溢流閥調壓范圍 MPa | 15~31.5 |
電磁閥工作電壓(電流) | DC24V（電流0.7A） |
閥芯操作力 N | 170 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
油液溫度范圍 ℃ | －20～100 |
粘度范圍 mm2/s | 10~380 |
| 油液清潔度 | 油液及系統的清潔度不低于GB/T 14039-2002 19/16級或NAS 1638 10級 |
重量 Kg | 21.5（兩聯閥） |

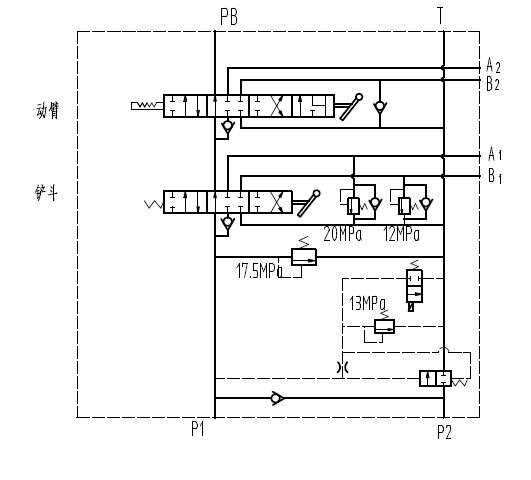

液壓系統原理圖
注：系統原理圖中各壓力閥參數可根據用戶工況要求，詳細指定

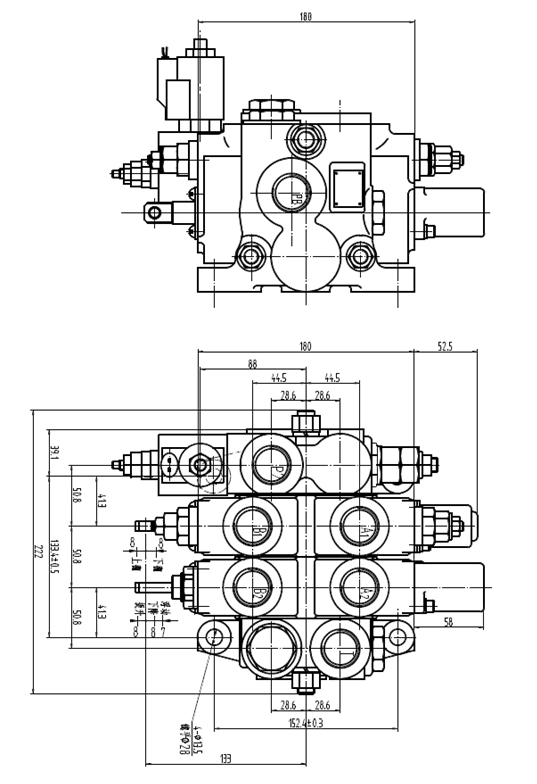

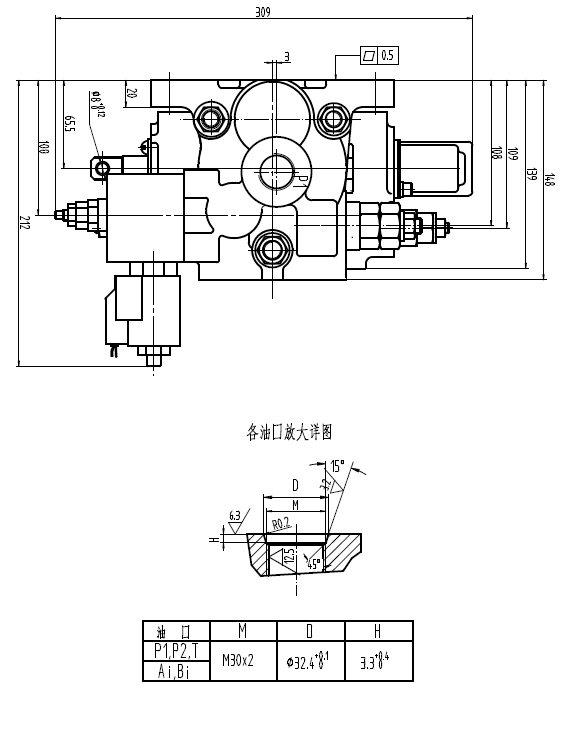

外形連接尺寸
