DL20系列 片式多路換向閥
技術特點
緊湊分片式結構，1～8閥片可任意組合
并聯、串并聯或雙回路系統可組合在一個多路閥內
閥芯使用精控溝槽，遞進式流量控制特性，使其具有較寬流量
采用機械和液控兩種控制方式
結構緊湊，便于管路布置；
內置主安全閥、過載閥、補油閥及單向閥等采用插裝式結構，通用性好，便于維修
主要應用領域
小型裝載機、挖掘機
叉車
農用拖拉機輔助功能
鉆機
起重機械
物料搬運
技術參數
|
額定壓力 MPa | 25 |
|
額定流量 L/min |
160(******流量200L/min) |
|
主溢流閥調壓范圍 MPa |
10~25 |
|
次級溢流閥調壓范圍 MPa |
15~31.5 |
|
閥芯操作力 N |
170 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
|
油液溫度范圍 ℃ |
－20～100 |
|
粘度范圍 mm2/s |
10~380 |
| 油液清潔度 | 油液及系統的清潔度不低于GB/T 14039-93 19/16級或NAS 1638 10級 |
|
重量 Kg |
22 |

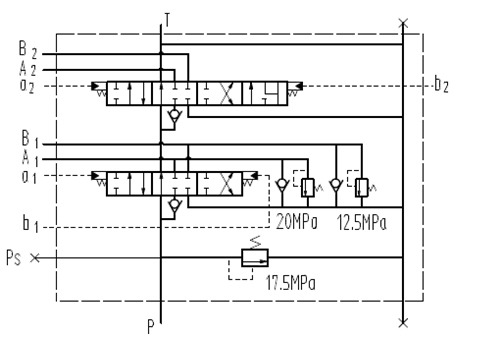

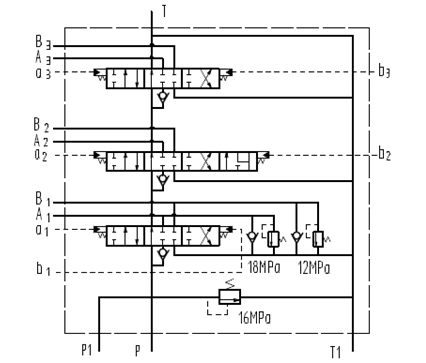

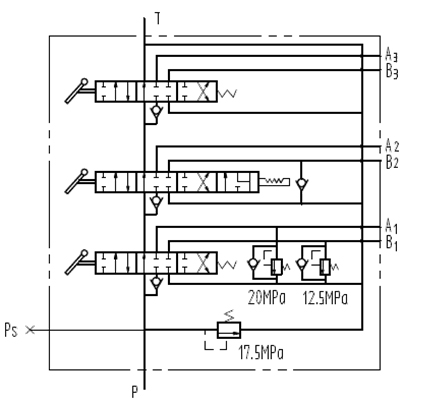

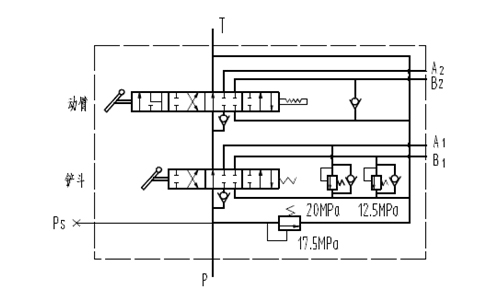

液壓系統原理圖
DL20Y-02片式多路換向閥
DL20Y-03片式多路換向閥
DL20-02片式多路換向閥
DL20-03片式多路換向閥

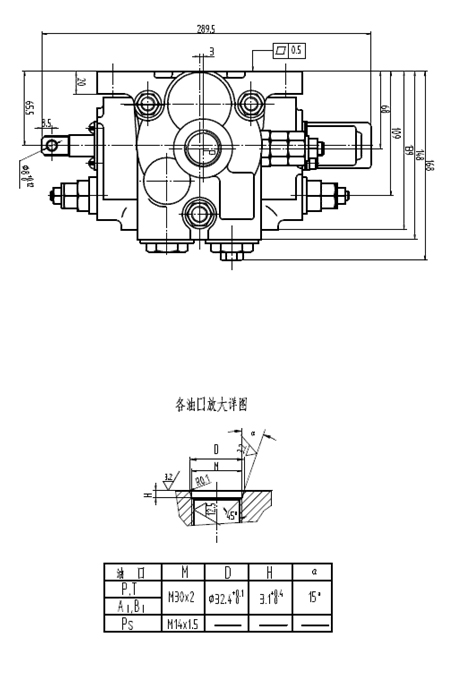

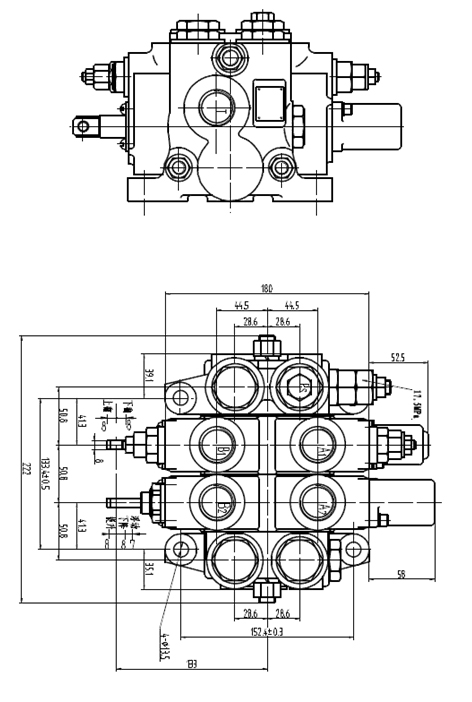

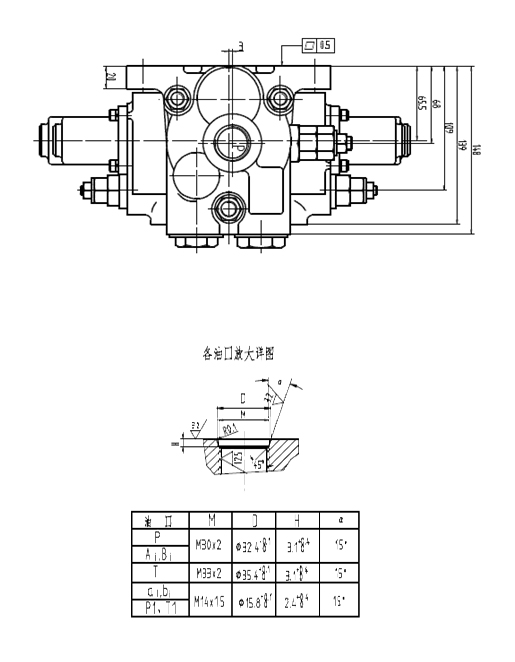

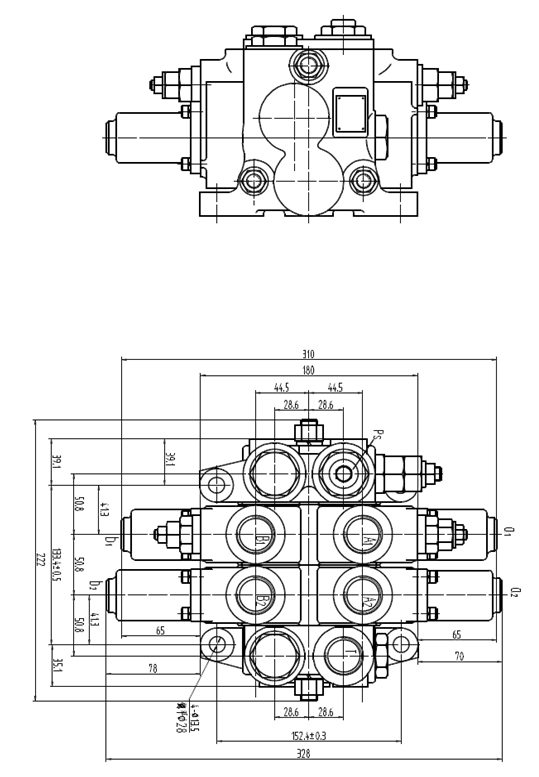

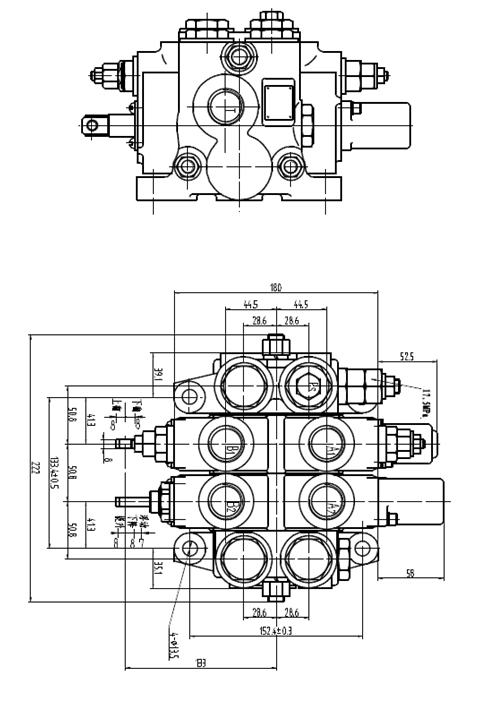

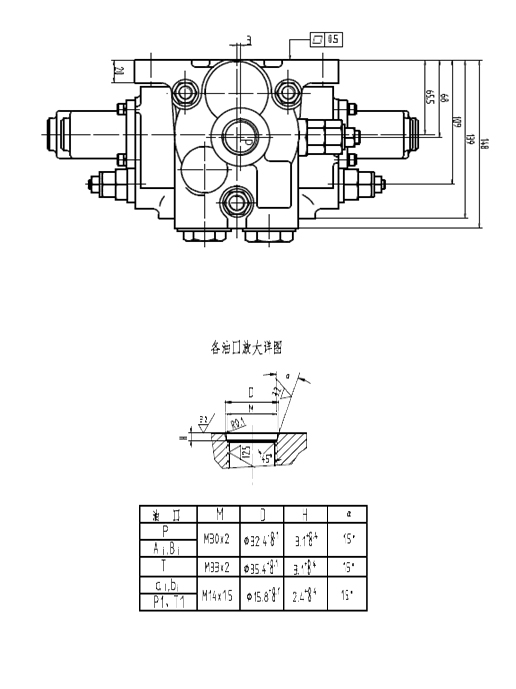

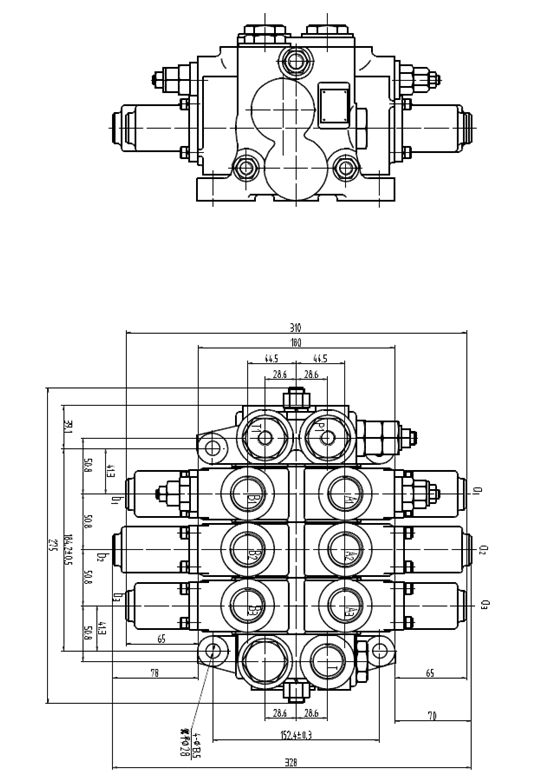

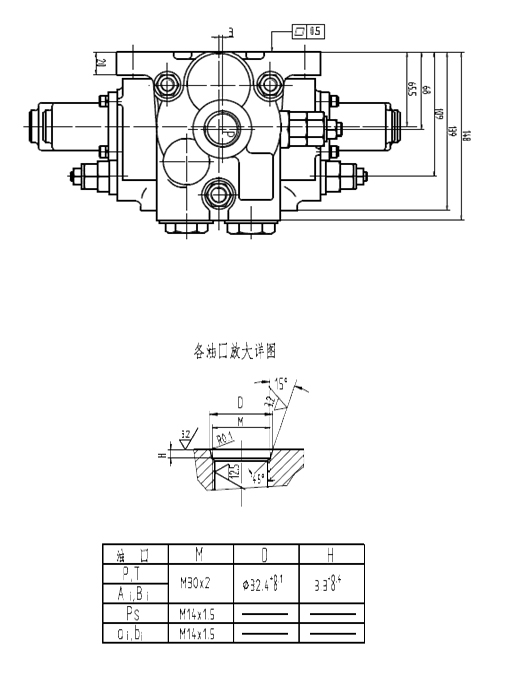

外形連接尺寸
DL20Y-02片式多路換向閥
DL20Y-03片式多路換向閥
DL20-02片式多路換向閥
DL20-03片式多路換向閥
