裝載機定變量液壓系統
技術特點
待機狀態時，變量泵最小排量，定量泵低壓卸荷，減小壓力損失
轉向系統由變量泵供油，泵輸出流量大小取決于負載需求
轉向優先，變量泵優先向轉向系統供油，保證裝載機安全性
定量泵與變量泵順次向工作系統供油：小流量時，只由定量泵向工作系統供油，當負載需求流量增大，定量泵與變量泵雙泵合流，共同向工作系統供油，既保證了裝載機的工作效率，又具有節能效果
全變量特性，變量泵流量及定量泵經流量控制閥后的輸出流量，完全匹配與負載流量需求
相對于定量泵系統，定變量液壓系統的效率更高，尤其在小流量工況下，具有明顯節能效果
25MPa
350L/min
主要應用領域
4～6噸裝載機液壓系統
技術參數
轉向泵 | 斜盤式柱塞泵，排量75 L/r，負載敏感閥2MPa，恒壓切斷閥24MPa |
工作泵 | 齒輪泵，排量80L/r，額定壓力25MPa |
多路閥 | GMV32，額定壓力25MPa，過載閥壓力20～28MPa |
| 先導閥 | CRV，控制壓力0.5～2.5MPa |
流量放大閥 | ZLF25F，輸出流量87～120L/min |
梭閥 | GSV06 |
| 流量控制閥 | FCV20 |

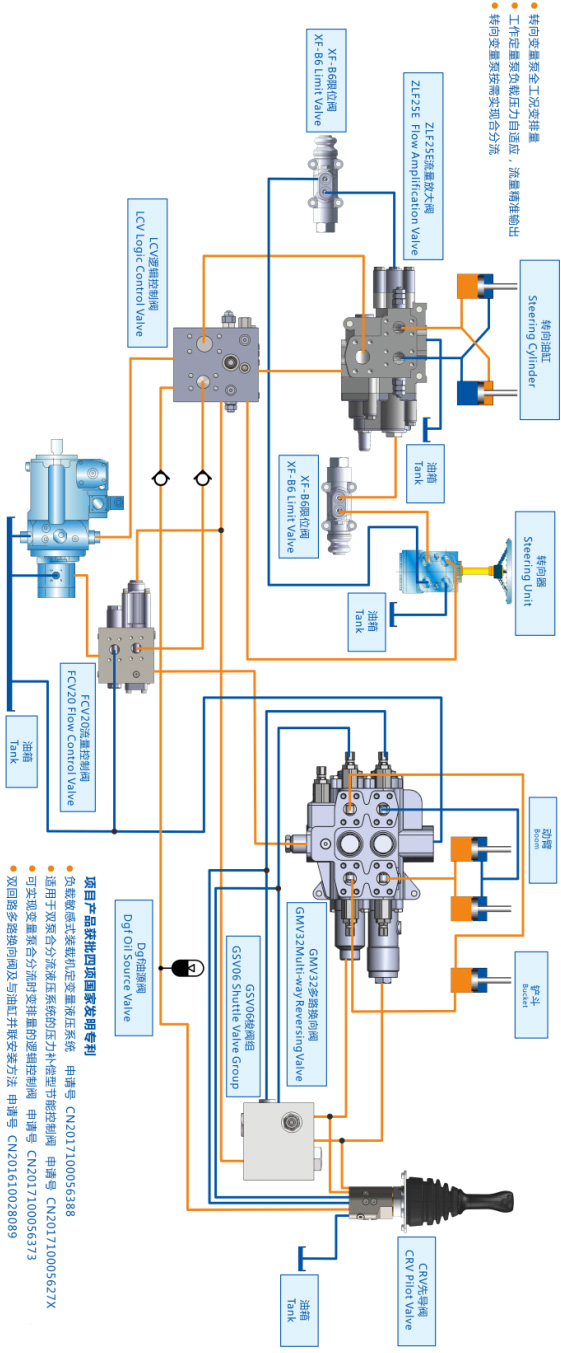

液壓系統原理圖
z
外形連接尺寸
