4THF5先導控制手柄
技術特點
結構緊湊，便于安裝
采用遞進式精控操作，反應靈敏
手柄操作力小，操縱舒適
符合人機工程學的手柄，可根據用戶需求配制各種類型的按鈕開關
各控制口可設有電磁定位，可以手柄按鈕或電器設備解鎖電磁定位，實現自動復位
控制口輸出的二次壓力呈線性變化，使多路閥調速性能更好，相應調速范圍更寬
設有阻力點，防止誤操作
所有油口均位于元件底面，便于管路布置
主要應用領域
裝載機
推土機
農用機械
物料搬運機械
垃圾壓實機
林業機械
集裝箱吊
鉆機
技術參數
|
進油壓力 MPa |
******5 |
|
控制流量 L/min |
******16 |
|
回油壓力 MPa |
******0.3 |
|
控制壓力范圍 MPa |
0.5～1.95 |
|
工作電壓 V |
直流24 |
|
工作電流 mA |
200～230（在常溫、電壓24V） |
|
工作溫度 ℃ |
-40～121 |
|
額定吸力 N |
300±20 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
|
油液溫度范圍 ℃ |
－20～80 |
|
粘度范圍 mm2/s |
10～380 |
| 油液清潔度 | 油液及系統的清潔度不低于NAS 1638 9級 |
|
重量 Kg |
6 |
|

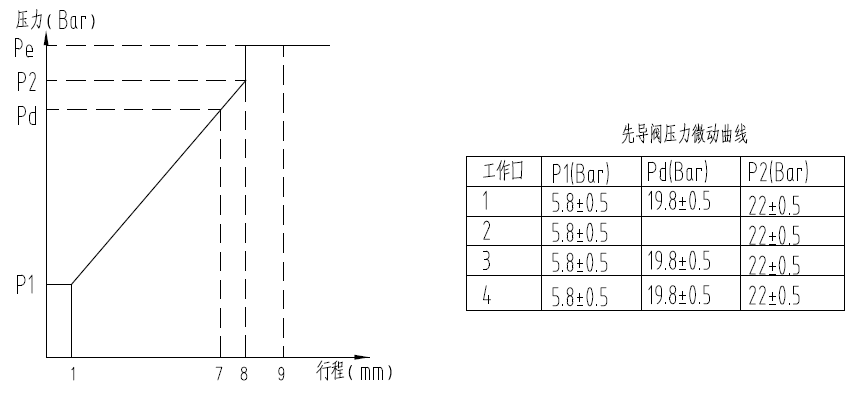

微動控制特性曲線圖
|
|

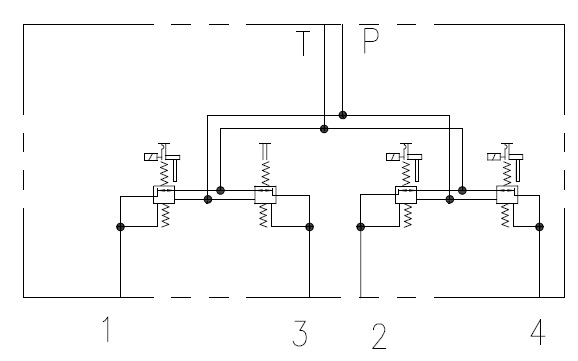

液壓系統原理圖

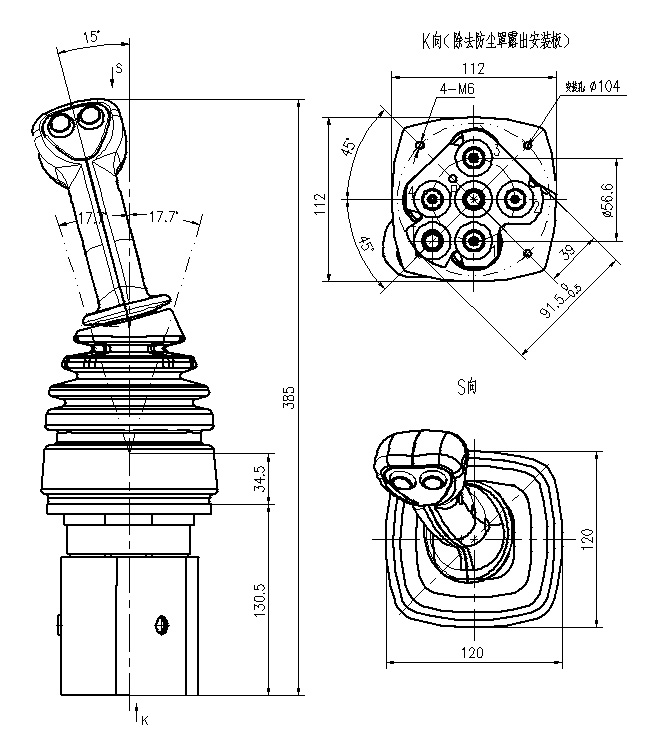

外形連接尺寸
