CRC/CRD系列先導控制手柄
技術特點
尺寸小，結構緊湊
分片式結構，靈活組合，適應性好
母拇式手柄，操縱輕便
多手柄聯動，可實現復合動作
電磁定位可靠
控制壓力特性變化范圍大，比例控制平穩
低滯后，反應靈敏
設有阻力點，防止誤操作
所有油口位于元件底面
可根據多路換向閥匹配需求定制壓力特性曲線
進油壓力5MPa
控制流量16L/min
主要應用領域
裝載機
推土機
起重機械
農用機械
物料搬運機械
垃圾壓實機
林業機械
集裝箱吊
鉆機
技術參數
進油壓力 MPa | ******5 |
控制流量 L/min | ******16 |
回油壓力 MPa | ******0.3 |
控制壓力范圍 MPa | 0.4～1.9 |
工作電壓 V | 直流24 |
工作電流 mA | 200～230（在常溫、電壓24V） |
工作溫度 ℃ | -40～121 |
額定吸力 N | 230±20 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
油液溫度范圍 ℃ | －20～80 |
粘度范圍 mm2/s | 10～380 |
| 油液清潔度 | 油液及系統的清潔度不低于NAS 1638 9級 |
重量 Kg | 7 |

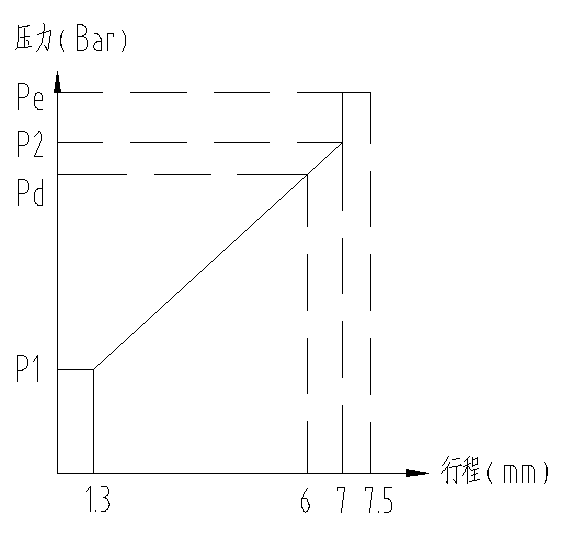

壓力特性曲線圖
 | |
液壓系統原理圖

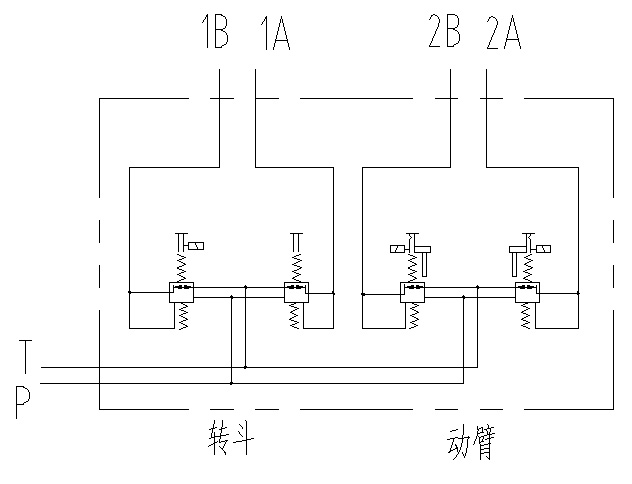

CRC柄先導閥

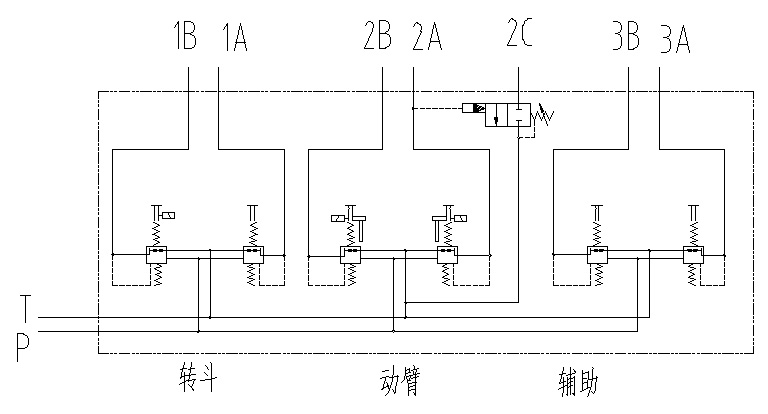

CRD3先導閥
注：2C口可采用專用螺堵堵塞，配套于四位液動多路閥。
外形連接尺寸

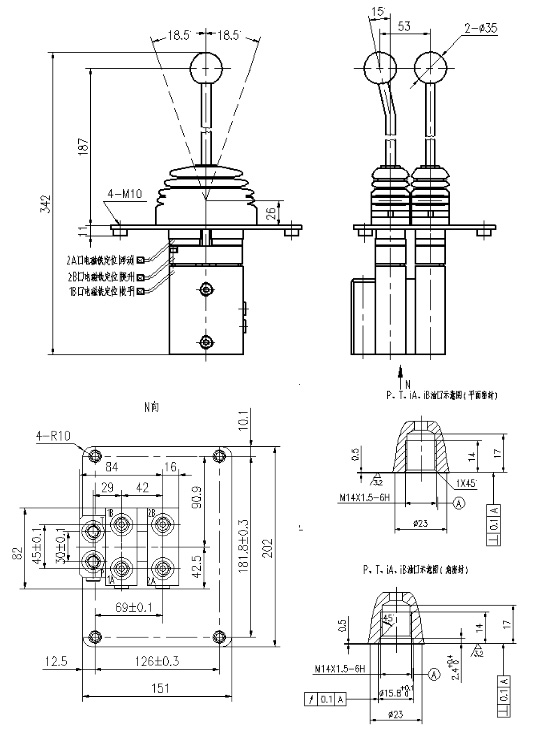

CRC先導閥
![DTX$D4{FRS58B{II{]G0K~V.jpg](UploadFile/2019042015557501791389981.jpg "DTX$D4{FRS58B{II{]G0K~V.jpg")

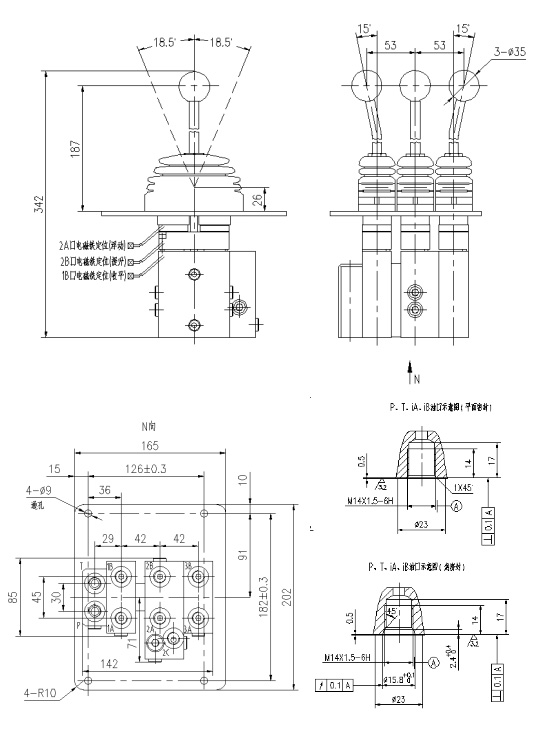

CRD3先導閥
