ZL50.6.18變速操縱閥
技術特點
該閥塊為整體式結構，采用機械操縱，操縱力輕
帶有剎車制動閥，操作簡單、安全可靠，剎車制動閥有3種結構，可由用戶選擇
該閥帶有2個前進檔，1倒退檔和空擋
該閥采用新型的蓄能器，換擋時使得摩擦離合器迅速而平穩結合，沖擊小
產品可靠性高，壓力平穩；通用性好，便于維修
該系列產品可帶有倒檔報警裝置
該系列產品可增設空擋保護功能
檔位壓力1.2～1.5MPa
流量120L/min
主要應用領域
裝載機
物料搬運機械
技術參數
公稱流量 L / min | 120 |
檔位壓力 MPa | 1.2～1.5 |
各檔位壓差 MPa | ≤0.1 |
壓力振擺 MPa | ≤±0.1 |
操縱力 N | ≤150 |
液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
油液溫度范圍 ℃ | －20～120 |
粘度范圍 mm2/s | 10～380 |
| 油液清潔度 | 油液及系統的清潔度不低于GB/T 14039-93 19/16級或NAS 1638 10級 |
重量 Kg | 13.5 |

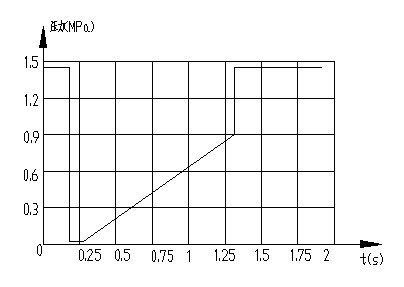

升壓特性曲線
 | |

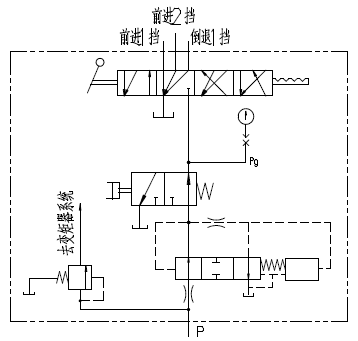

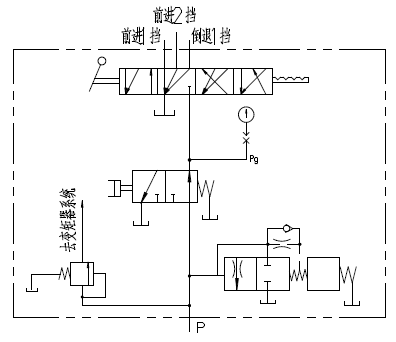

液壓系統原理圖

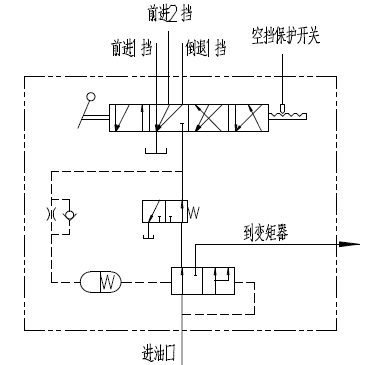

（一）ZL50.6.18K變速操縱閥（帶空擋保護）
（二）ZL50.6.18B變速操縱閥
（三）ZL50.6.18I變速操縱閥
外形連接尺寸

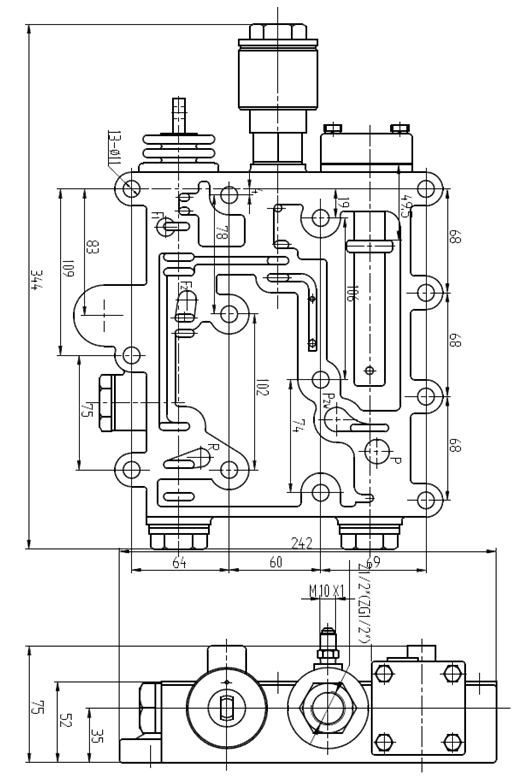

（一）ZL50.6.18K變速操縱閥（帶空擋保護）

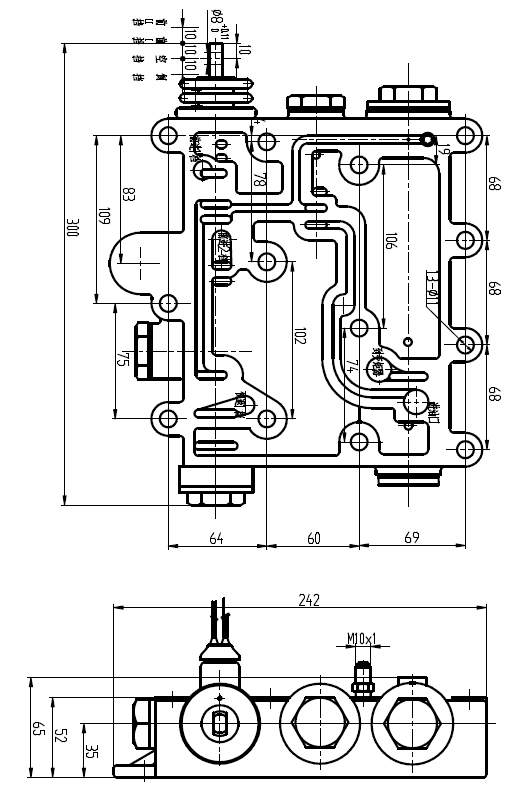

（二）ZL50.6.18I變速操縱閥
（二）ZL50.6.18I變速操縱閥

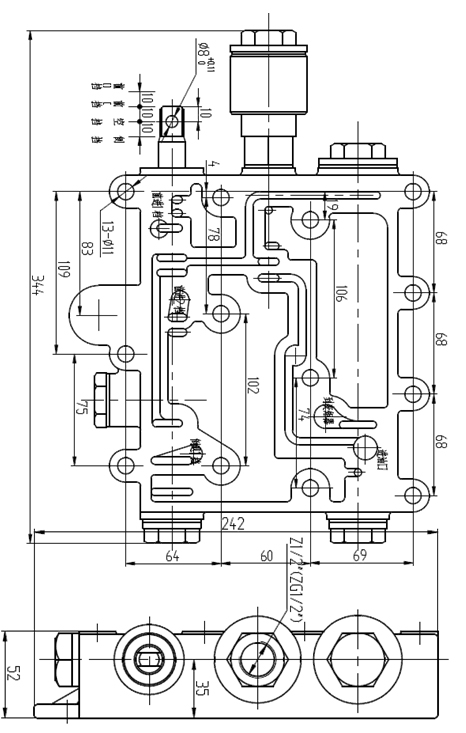

（三）ZL50.6.18B變速操縱閥

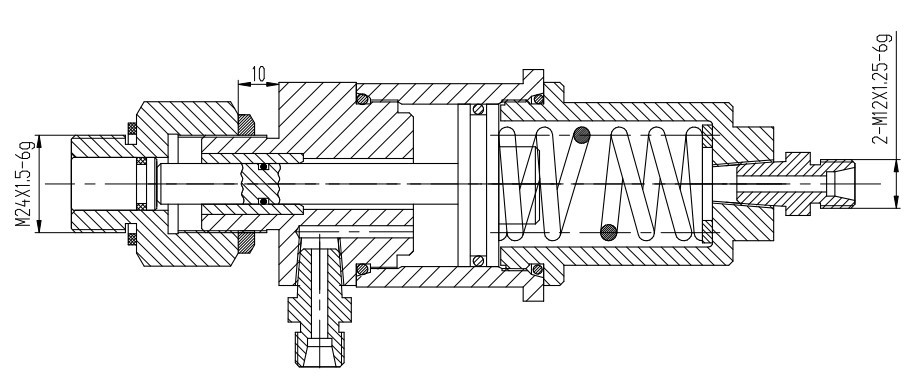

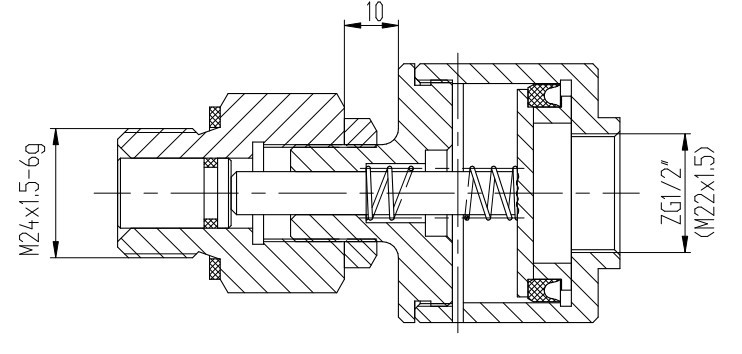

帶中位保護結構
