XDF先導控制手柄
技術特點
采用遞進式精控操作，反應靈敏
符合人機工程學的手柄，可根據用戶需要，配制各種類型的按鈕開關
各控制口可設有電磁定位，可以電器控制設備解鎖電磁定位，實現自動復位
內置邏輯輔助閥（如浮動位置控制）
結構緊湊，便于管路布置
控制口輸出的二次壓力呈線性變化，使多路閥調速性能更好，相應調速范圍更寬
設有阻力點，防止誤操作
可附加小手柄先導閥，適用于輔助夾具控制
進油壓力5MPa
控制流量16L/min
主要應用領域
裝載機
推土機
農用機械
物料搬運機械
垃圾壓實機
林業機械
集裝箱吊
鉆機
技術參數
進油壓力 MPa | ******5 |
控制流量 L/min | ******16 |
回油壓力 MPa | ******0.3 |
控制壓力范圍 MPa | 0.3～2.0 |
工作電壓 V | 直流24 |
工作電流 mA | 200～230（在常溫、電壓24V） |
工作溫度 ℃ | -40～121 |
額定吸力 N | 300±20 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
油液溫度范圍 ℃ | －20～80 |
粘度范圍 mm2/s | 10～380 |
| 油液清潔度 | 油液及系統的清潔度不低NAS 1638 9級 |
重量 Kg | 13.5 |
微動控制特性曲線圖
 | |

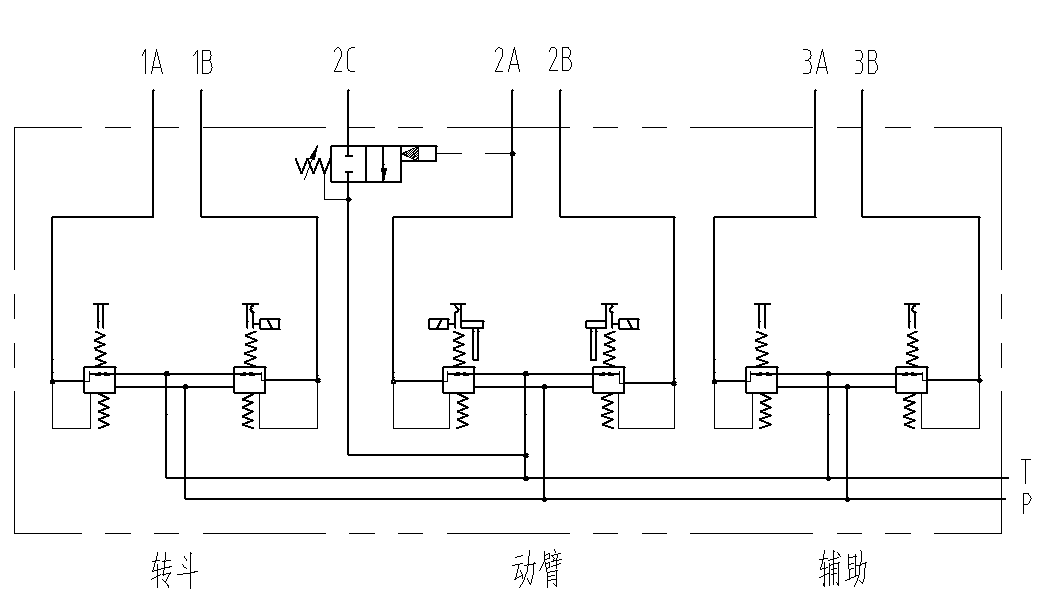

液壓系統原理圖
XDF3先導閥
注：2C口可采用專用螺堵堵塞，配套于四位液控多路閥。

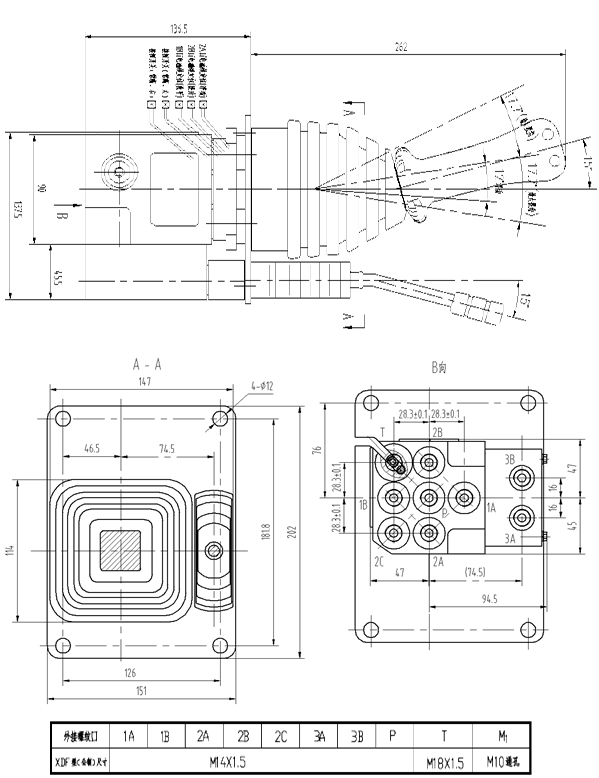

外形連接尺寸
