DL25Y 片式多路換向閥
技術特點
緊湊分片式結構，1～8閥片可任意組合
可由用戶選擇多種閥芯機能自由組合
并聯、串并聯或雙回路系統可組合在一個多路閥內
閥芯使用精控溝槽，遞進式流量控制特性，使其具有較寬流量
控制方式：液控 機械
內置主安全閥、過載閥、補油閥及單向閥等采用插裝式結構，通用性好，便于維修
主要應用領域
小型裝載機、挖掘機
叉車
農用拖拉機輔助功能
鉆機
起重機械
物料搬運機械
技術參數
|
額定壓力 MPa | 20 |
|
額定流量 L/min |
200(******流量200L/min) |
|
主溢流閥調壓范圍 MPa |
10~25 |
|
次級溢流閥調壓范圍 MPa |
15~31.5 |
|
閥芯操作力 N |
190 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
|
油液溫度范圍 ℃ |
－20～100 |
|
粘度范圍 mm2/s |
10~380 |
| 油液清潔度 | 油液及系統的清潔度不低于GB/T 14039-2002 19/16級或NAS 1638 10級 |
|
重量 Kg |
58 |

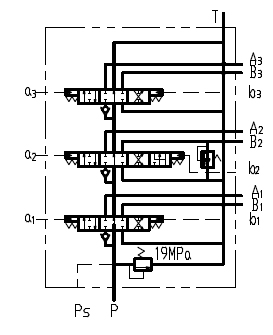

液壓系統原理圖
DL25Y-02片式多路換向閥
DL25Y-03片式多路換向閥
注：此圖為標配產品原理圖，輔助聯大小腔也可加溢流閥。

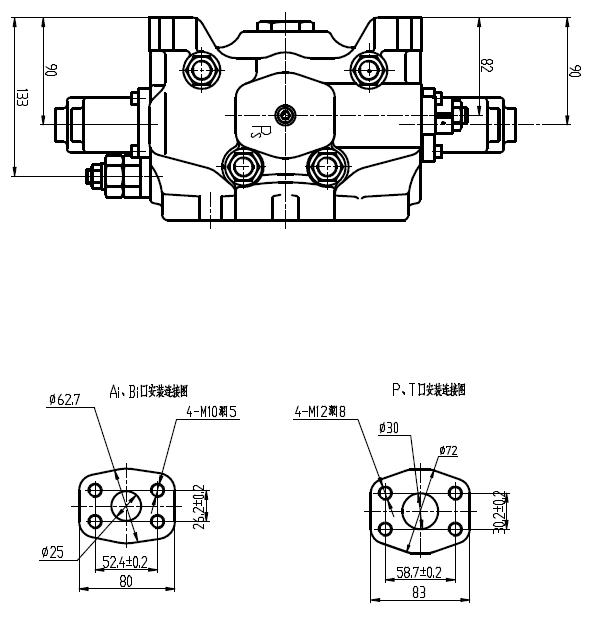

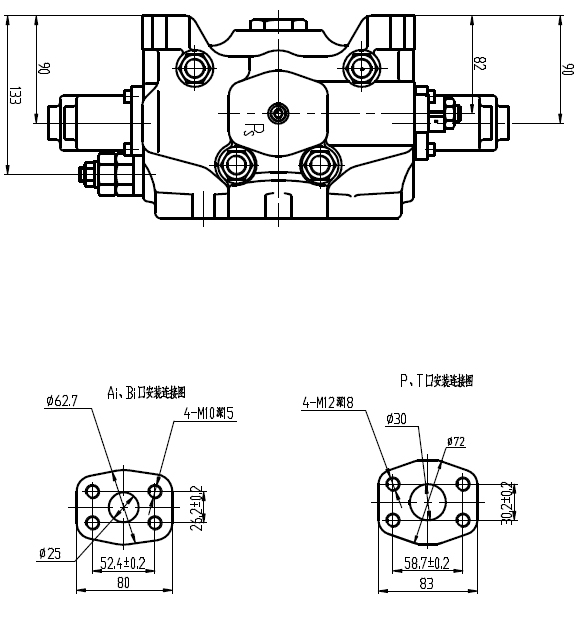

外形連接尺寸

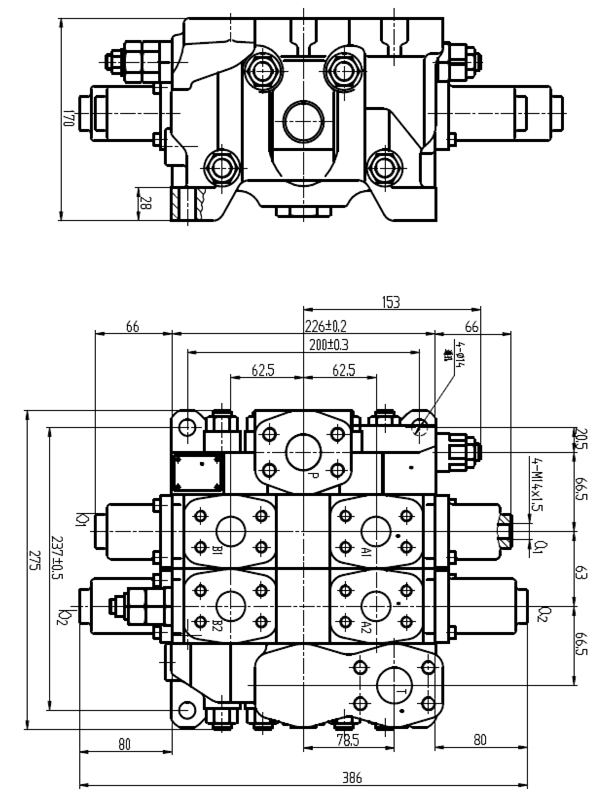

DL25Y-02片式多路換向閥

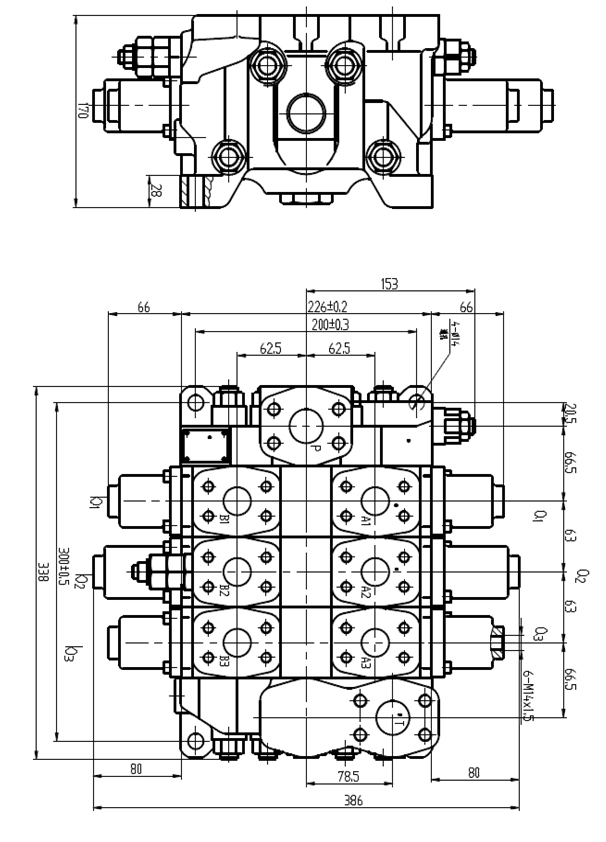

DL25Y-03片式多路換向閥
