SD32系列整體式多路換向閥
技術特點
2聯整體式多路閥，可擴展至3聯多路閥，供用戶選擇
采用機械控制方式，操縱力輕
回路型式：串并聯、串聯
閥芯機能：三位和四位
閥芯使用精控溝槽，遞進式流量控制方式
使其具有較寬流量
定位方式：彈簧和鋼球
內置插裝式主安全閥、過載閥、補油閥等，
通用性好，便于維修
25MPa
至350L/min
主要應用領域
輪式裝載機
推土機
農用機械
物料搬運機械
技術參數
額定壓力 MPa | 25 |
額定流量 L/min | 350（******流量415L/min） |
主溢流閥調壓范圍 MPa | 10～25 |
次級溢流閥調壓范圍 MPa | 15～31.5 |
操縱力 N | ≤320 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
油液溫度范圍 ℃ | －20～100 |
粘度范圍 mm2/s | 10～380 |
| 油液清潔度 | 油液及系統的清潔度不低于GB/T 14039-2002 19/16級或NAS 1638 10級 |
重量 Kg | 62(SD32兩聯多路閥) 95（SD32A三聯多路閥） |
液壓系統原理圖

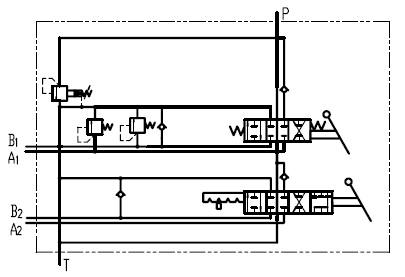

SD32整體式多路換向閥
注：此圖為標配產品原理圖，溢流閥數量及壓力可由用戶自行選擇

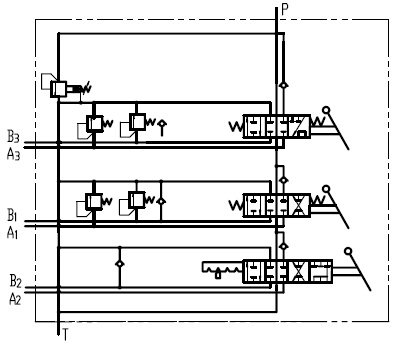

SD32A整體式多路換向閥
外形連接尺寸

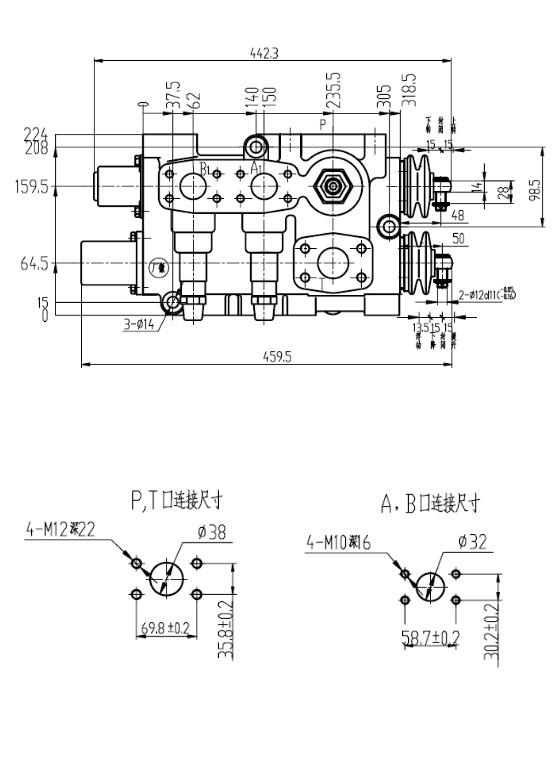

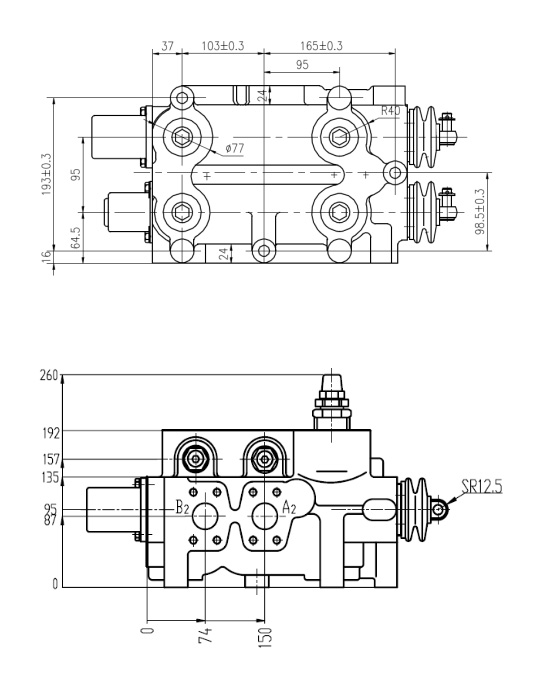

SD32整體式多路換向閥

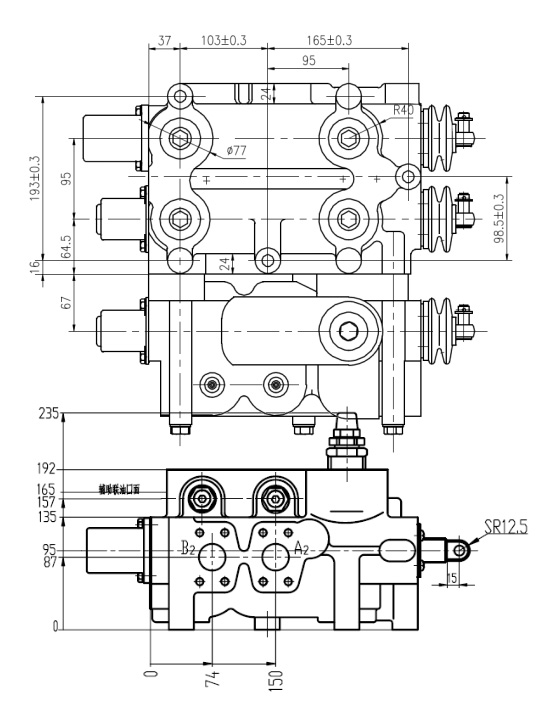

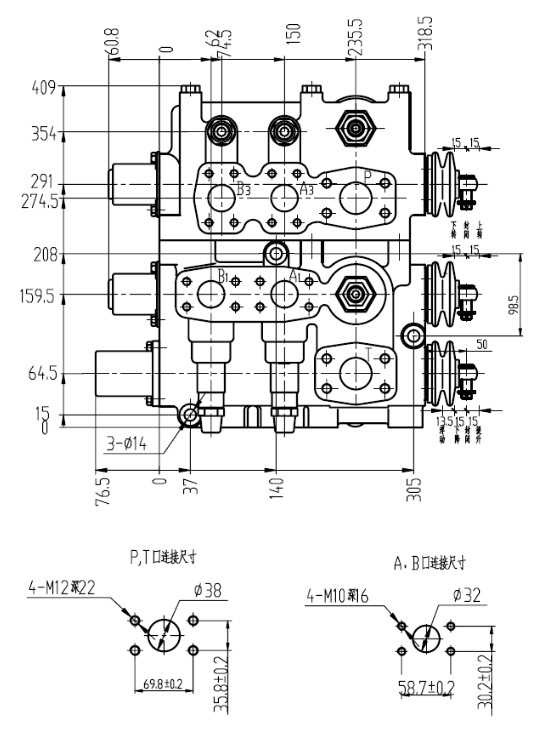

SD32A整體式多路換向閥
