D32系列 整體式多路換向閥
技術特點
2聯整體式多路閥，可擴展至3聯多路閥，供用戶選擇
回路型式：串并聯、串聯
閥芯使用精控溝槽，遞進式流量控制特性，使其具有較寬流量
采用比例先導控制，減輕了換向操縱力
內置插裝式主安全閥、過載閥、補油閥等，通用性好，便于維修
改變閥芯結構，三位閥芯機能實現四位機能
主要應用領域
裝載機
推土機
農用機械
物料搬運機械
垃圾壓實機
林業機械
集裝箱吊
技術參數
|
額定壓力 MPa | 25 |
|
額定流量 L/min |
350(******流量415L/min) |
|
主溢流閥調壓范圍 MPa |
10~25 |
|
次級溢流閥調壓范圍 MPa |
15~31.5 |
| 液壓油 | 符合DIN 51 524 標準的礦物質油（HL、HLP） |
|
油液溫度范圍 ℃ |
－20～100 |
|
粘度范圍 mm2/s |
10~380 |
| 油液清潔度 | 油液及系統的清潔度不低于GB/T 14039-93 19/16級或NAS 1638 10級 |
|
重量 Kg |
D32：62 D32A: 95 |
液壓系統原理圖

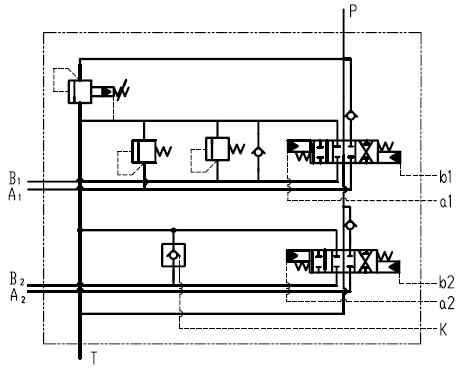

D32整體式多路換向閥
注：此圖為標配產品原理圖，溢流閥數量及壓力可由用戶自行選擇

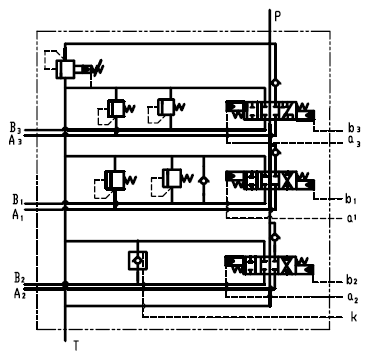

D32A整體式多路換向閥
注：此圖為標配產品原理圖，溢流閥數量及壓力可由用戶自行選擇
外形連接尺寸

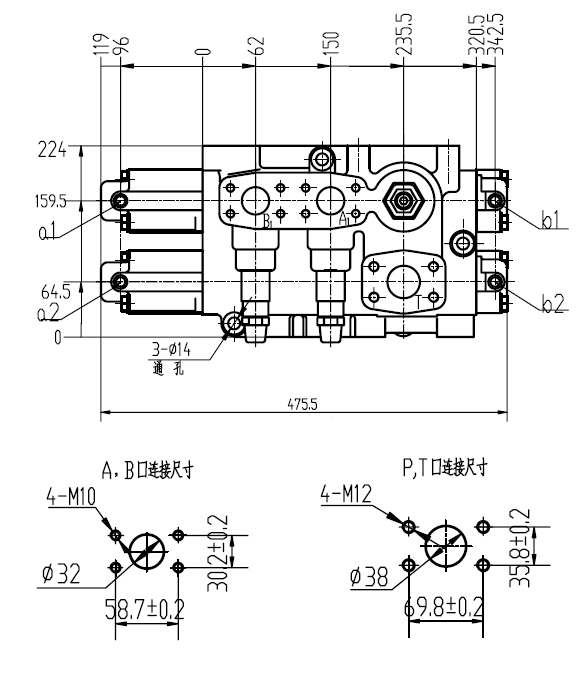

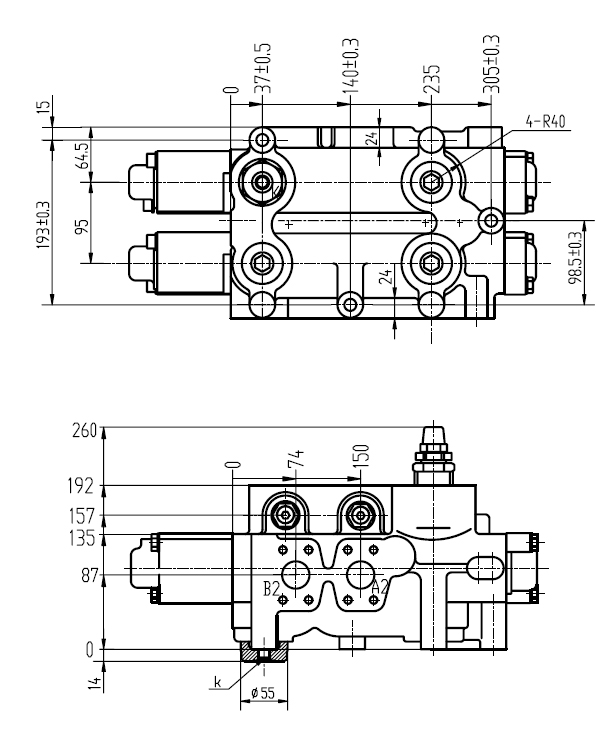

D32整體式多路換向閥

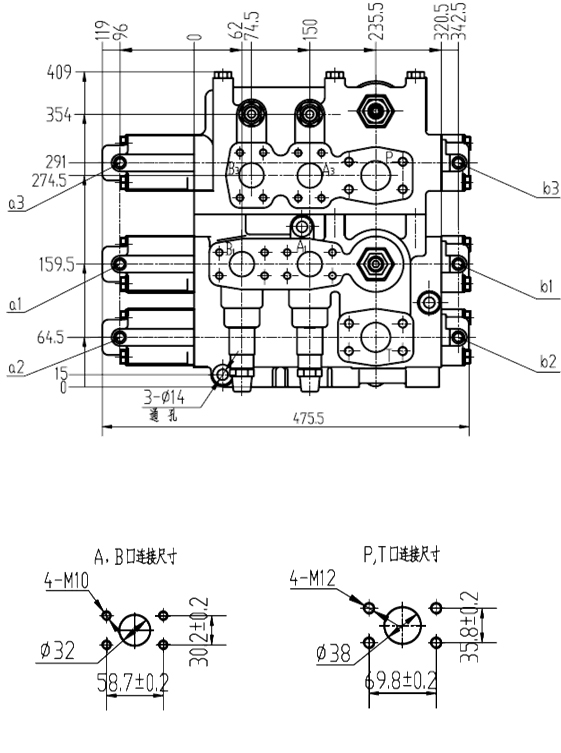

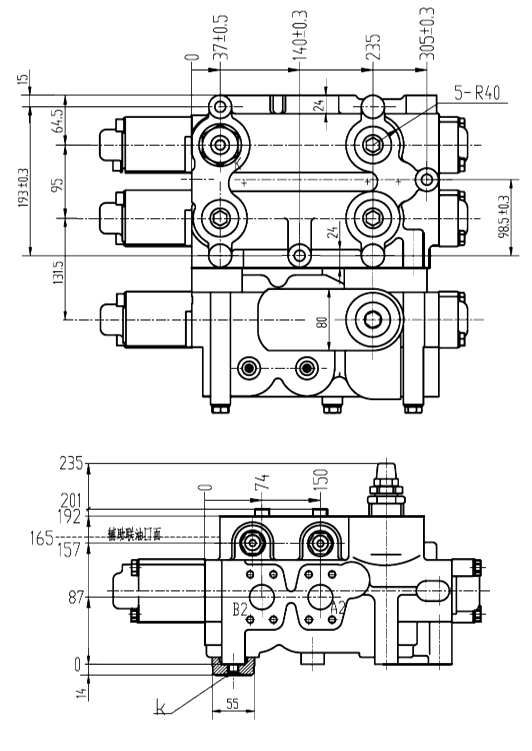

D32A整體式多路換向閥
